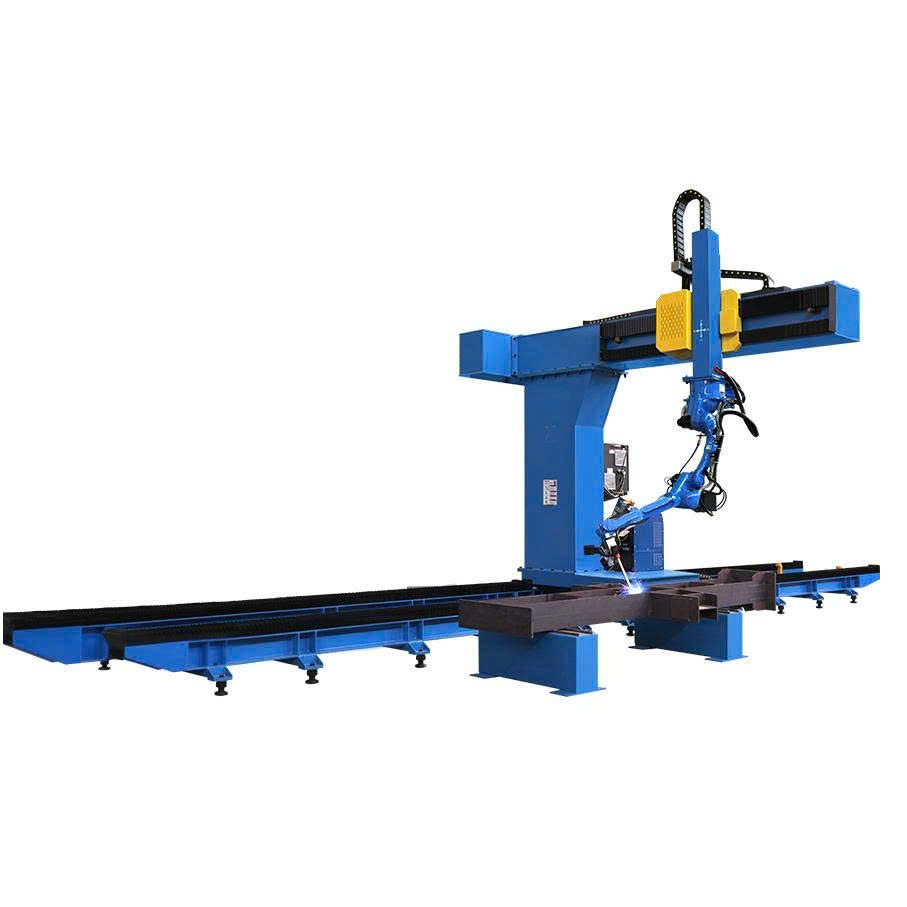

Hệ thống Robot Hàn thông minh Cột Cần Trượt 9 Trục (Hãng STEP – Ray trượt 12m) là giải pháp tự động hóa công nghiệp hạng nặng đỉnh cao, chuyên dụng cho các dây chuyền gia công cơ khí bệ máy, dầm thép và cấu kiện kích thước lớn. Hệ thống kết hợp Robot hàn STEP 6 trục lắp treo trên Khung Cột Cần Trượt 3 trục ngoại vi đồng bộ (Trục X di chuyển dọc ray 12m, Trục Y vươn ngang và Trục Z nâng hạ thẳng đứng). Sự kết hợp 9 trục chuyển động mang lại phạm vi tiếp cận không giới hạn, xử lý linh hoạt mọi đường hàn phức tạp trên các sản phẩm siêu trường, siêu trọng.
Đặc điểm nổi bật
-
Thiết kế Cột Cần Trượt Linh Hoạt (T-Type / Cantilever Structure): Cấu trúc một bên cột trượt kết hợp cần vươn ngang giúp tối ưu hóa không gian thao tác, dễ dàng đưa/cẩu phôi nặng vào vùng hàn từ phía trước và hai bên mà không bị vướng khung cổng.
-
Cấu hình 9 Trục Đồng Bộ Hoàn Hảo:
-
6 trục cơ bản của robot STEP đảm bảo linh hoạt ở mọi góc nghiêng và tư thế hàn.
-
3 trục mở rộng ngoại vi: Trục X (trượt dọc ray 12m), Trục Y (vươn/thu cần ngang) và Trục Z (nâng/hạ trục thẳng đứng), cho phép mỏ hàn bao phủ toàn bộ thể tích không gian hàn 3D cực rộng.
-
-
Tối ưu cho chi tiết siêu trường, siêu trọng: Phù hợp hoàn hảo cho các sản phẩm dạng dầm, khung bệ máy dài đến 12m, đường ống lớn hoặc cấu kiện phức tạp cần tầm vươn sâu.
-
Chính xác & Đồng đều tuyệt đối: Cánh tay robot STEP đạt độ chính xác lặp lại ±0.03mm, giúp mối hàn đạt chuẩn kỹ thuật, ngấu sâu, thẩm mỹ cao và hạn chế tối đa tình trạng biến dạng nhiệt.
-
Cấu trúc cánh tay rỗng (Hollow Arm): Dây cáp nguồn và dây hàn đi ngầm bên trong thân robot, giúp chuyển động mượt mà, hạn chế va chạm hay mài mòn cáp trong quá trình vận hành 9 trục liên tục.
-
Nguồn hàn công nghệ cao Megmeet 350A và 500A: Cung cấp hồ quang ổn định, giảm thiểu tối đa bắn xỉ, tiết kiệm chi phí làm sạch và gia công lại.
Thông số kỹ thuật chi tiết
| Hạng mục | Thông số kỹ thuật |
| Hãng sản xuất | STEP Robotics |
| Model Robot | SA12-1490H (Cánh tay rỗng) |
| Cấu trúc hệ thống | Khung Cột Cần Trượt 9 Trục Đồng Bộ (6 Trục Robot + 3 Trục ngoại vi X/Y/Z) |
| Hành trình Ray trượt (Trục X) | 12 mét |
| Tải trọng đầu cánh tay | 12 kg |
| Bán kính làm việc robot | 1.498,5 mm |
| Độ lặp lại vị trí | ±0,03 mm |
| Trọng lượng thân robot | 210 kg |
| Cấp bảo vệ | IP54 (Thân chính), IP67 (Cánh tay) |
| Nguồn hàn đi kèm | Megmeet 350A và 500A (Mỏ hàn làm mát bằng khí 350A và 500A) |
| Tủ điều khiển & Servo | SRE1070 / SRE10741 tích hợp điều khiển đồng bộ 9 trục |
| Nguồn điện cấp | AC 1 pha 200V – 240V, Công suất tối đa 3KVA |
Ứng dụng thực tế
-
Hàn kết cấu thép, dầm nhà xưởng, dầm cầu cẩu, bệ máy hạng nặng.
-
Hàn khung gầm xe tải, rơ-moóc, phương tiện giao thông và thiết bị công trình.
-
Hàn bồn bể công nghiệp, đường ống áp lực dài và khổ lớn.
-
Hàn các cấu kiện cơ khí chế tạo yêu cầu vươn sâu và nâng hạ linh hoạt.
Chính sách & Dịch vụ tại DTA Robot
-
Bảo hành: 12 tháng chính hãng.
-
Hỗ trợ kỹ thuật: Đào tạo chuyển giao công nghệ, hướng dẫn lập trình và vận hành trực tiếp tại nhà xưởng.
-
Lắp đặt & Giao hàng: Khảo sát mặt bằng, thi công hệ thống ray 12m, cột trượt và cân chỉnh hệ thống tận nơi.
Liên hệ: 0912.609.953 để được tư vấn
