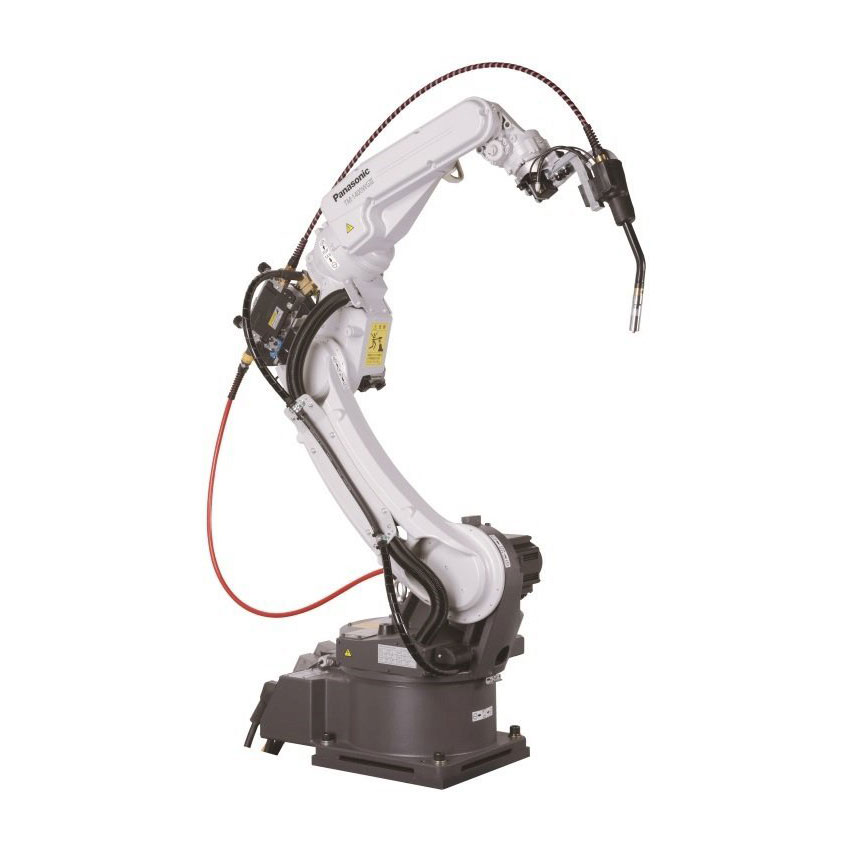

Robot Hàn Panasonic Tm-1400 Wg3

Rô bốt hàn được ứng dụng đa dạng trong các ngành:sản xuất ô tô – xe máy, chế tạo máy, sản xuất bàn ghế,thiết bị năng lượng, đào tạo nghề… Tốc độ dịch chuyển các trục được cải thiện đến 22% so với thế hệ tay máy TA – TB và các tay máy tương đương 03 lựa chọn kết cấu mỏ

Đặc điểm Nổi bật

• Model: TM series
• Nhà sản xuất : PANASONIC – Nhật Bản
• Robot hàn MIG/MAG TM GIII/WGIII sử dụng nguồn hàn rời/liền đồng bộ.
• Tay máy tốc độ nhanh.
• Tay máy TM cho phép người dung lựa chọn giữa 03 kiểu mỏ hàn, phù hợp hơn cho từng yêu cầu công nghệ.

Robot hàn TM1400 WGIII bao gồm

1.1 Tay máy TM1400:

+ Tầm vươn lớn nhất : 1437 mm
+ Tầm vươn nhỏ nhất : 404 mm
+ Tải trọng nâng tối đa : 6 kg
+ Sai số lặp vị trí : ≤ 0.08 mm
+ Trọng lượng : 170 kg

1.2 Tủ điều khiển : WGIII
+ Điện áp đầu vào : 3 pha 200v/220v tần số 50/60hz
+ Dung lượng bộ nhớ : 40000 point
+ Khe cắm mở rộng: Teach pendant: 1 cổng SD memory card slot, 2 cổng USB 2.0 ports

1.3 Bảng lập trình

+ Sử dụng Windows CE 64 bit, thời gian khởi động dưới 30 giây

+ Màn hình LCD 7” cho hình ảnh rõ nét

+ Khả năng kết nối : khe cắm thẻ SD và 2 cổng USB 2.0

+ Không có độ trễ khi thao tác với bảng lập trình

+ Giao diện đồ họa, thân thiện với người sử dụng

Tính năng nổi bật:
– Cáp mỏ hàn đi ngầm trong lòng tay máy, giúp Robot vươn tới các vị trí hàn nhỏ hẹp hoặc đồ
gá phức tạp.
– Ống dẫn dây hàn đi bên ngoài tay máy, đảm bảo dây hàn ra đều
– Căn chỉnh mỏ ngay trên tay máy chỉ bằng 3 điểm
– Tính toán thông số hàn tự động giúp công nhân dễ dàng điều chỉnh đến thông số tối ưu khi
hàn
– Giảm tối đa bắn tóe xỉ hàn, tiết kiệm công làm sạch phôi
– Đường hàn đạt thẩm mĩ cao, tốc độ nhanh
– Tốc độ hoạt động tăng 22% so với model thông thường
– Các tính năng lập trình thông minh giảm bớt độ phức tạp cho chương trình
– Dễ vận hành và thao tác
1.4 Nguồn hàn WGIII tích hợp với tủ điều khiển GIII
+ Điện áp định mức : 3 pha 200 V, tần số 50/60hz
+ Dòng hàn : 30 – 350 A
+ Điện áp hàn : 12-36 Vdc
+ Công nghệ hàn : CO2, MAG, Mig, thép không gỉ, xung MIG/MAG
+ Chu kì làm việc : 80 % GMAW, 60% GMAW

* Đồng bộ bao gồm :

– Robot TM1400

– Nguồn hàn WGIII tích hợp với tủ điều khiển GIII

– Bảng lập trình

– Biến áp 380V/220V

2. Thông tin thêm một số loại tay Robot + nguồn hàn:
